機油壓力表主要作用是可以快速判斷機油壓力的變化并方便做出調判斷，今天廣西發電機廠家頂博電力為大家講解一下機油壓力表的作用、構造以及工作原理，希望對大家有所幫助。

  柴油發電機機油壓力表作用是：用來監測機組主油道中的機油壓力。它有膜片式、管狀彈簧式和電熱式等幾種。前兩種是直接作用式，測壓靈敏度高，但監測不方便。電熱式機油壓力表是非電量測試、電量傳遞和機械顯示的儀表。它由機油壓力傳感器、機油壓力表和信息傳遞的導線組成。機油壓力傳感器裝在柴油發電機汽缸體上與主油道相通，機油壓力表裝在儀表盤上。電熱式機油壓力表測量靈敏度不高，但監測方便，測量的壓力值能達到要求。因此，電熱式機油壓力表在動力機械上被廣泛采用。

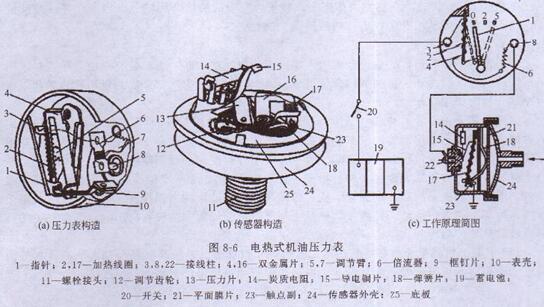

  廣西發電機廠家展示柴油發電機電熱式機油壓力表的構造及作用原理如圖所示。閉合電源開關，傳感器中的加熱線圈將雙金屬片加熱，雙金屬片受熱后向外彎曲，觸點副跳開，切斷機油壓力表的電路，加熱線圈中斷對雙金屬片的加熱。雙金屬片受冷后復原，觸點副又閉合，機油壓力表的電路又被接通，此后電路時通時斷。

  當柴油發電機機油壓力表電路接通時，壓力表中的加熱線圈加熱雙金屬片，雙金屬片4受熱后彎曲，其頭部鉤著指針1的下端邊框，使指針擺動指示柴油發電機潤滑系統中的機油壓力。

  當柴油發電機尚未運轉，閉合開關時，傳感器中的觸點副雖然時開時閉，由于其閉合時間短，流過壓力表的電流量微小，加熱量小，雙金屬片變形量也很小，不能拉著指針擺動。此時，指針指向零。

  當柴油發電機工作后，來自主油道的油壓經螺栓接頭傳人傳感器油腔內，壓著平面膜片拱起，平面油膜頂著彈簧片彎曲，觸點副上升，雙金屬片受機械力而彎曲。因此，加熱線圈對雙金屬片加熱較長的時間才能使觸點副張開斷電。由于觸點副閉合的時間較長，壓力表中的加熱線圈對雙金屬片加熱的時間相應增長，彎曲程度也較大。這時，雙金屬片的頭部鉤著指針的下邊框沿，使機油壓力表的指針擺動。由于觸點副時開時閉，使機油壓力表的指針指示某一機油壓力位置。

  環境溫度為20℃±5℃，電壓為14V，機油壓力在0.2MPa時，誤差不超過0.04MPa；機油壓力在0.5MPa時，誤差不超過0.1MP。觸點副用銀鎘合金制成，使用壽命為1200～1500h，所以不觀察機油壓力表時，應將電路關掉。調節齒輪用于調整觸點副的壓力，調節臂和用于調整指針和表盤的相對位置。
