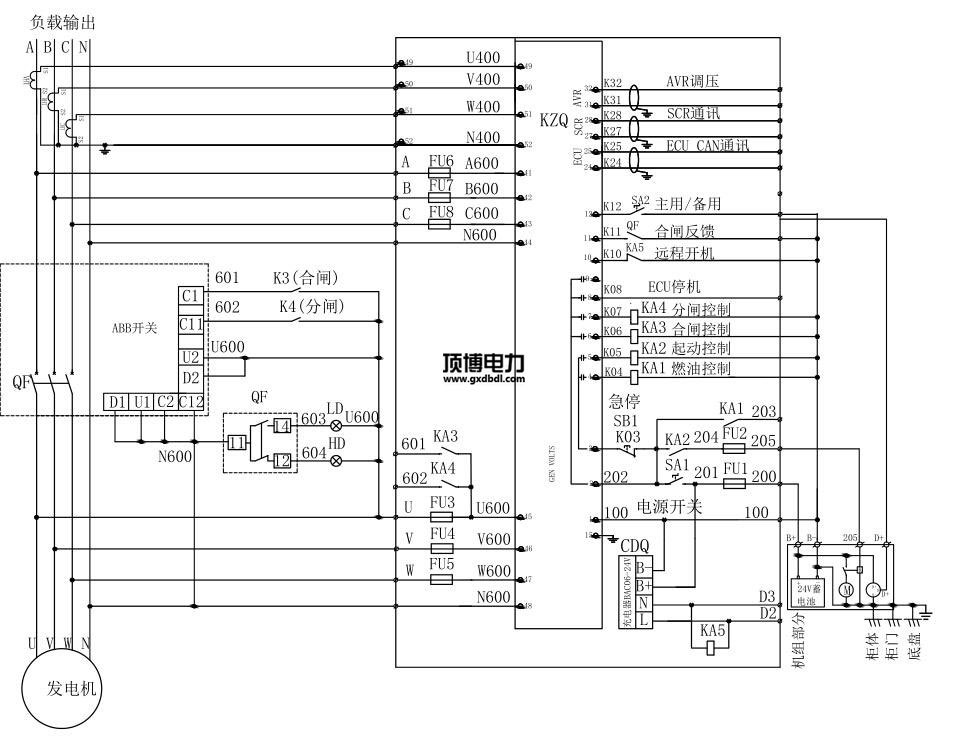

580KW柴油發電機并機柜線路電氣圖原理：由充電器AC220V/DC24V，提供發電機控制器所用輸出電源DC24V。發電機啟動后由KA5交流220V中間繼電器輸出一個啟動信號。柴油發電機控制器通過信號回路把發電機的電流、電壓，頻率，轉速等發電機的各種參數信號反饋到控制器，由控制器發出指令。

  當柴油發電機啟動后，把電送到開關柜上端的主母排。控制器通過系統監控達到一定條件啟動燃油控制，起動控制，通過DC24V繼電器輸出信號。發電機控制器通過電壓監測回路，監測到滿足斷路器啟動電壓，控制器通過KA3繼電器輸出合閘信號，合上主開關斷路，斷路器合閘后合閘指示燈亮。當控制系統需要分閘的時候，通過KA4分閘繼電器輸出分閘信號，主開關斷路器分閘，斷路器分閘燈亮。

580KW柴油發電機并機柜線路電氣圖高清

  作為專業的柴油發電機組方案解決專家，廣西頂博電力這套兩臺580KW柴油發電機并在機柜配置方案為企業安全高效使用柴油發電機組得為解決，是我公司的技術工程師結合了企業用戶具體情況，在對場地和設施都作了全面的考量后提出的。通過這套方案，兩臺580KW柴油發電機得到穩定、高效、安全的24小時不間斷的動力支持，得為企業用戶的認可。我公司是玉柴、康明斯、上柴、濰柴、沃爾沃等柴油發電機品牌授權的OEM配套廠家，每天會更新柴油發電機組維修保養等資訊，歡迎關注：http://m.dglangkun.com
