GEC6500-4G控制器接線端子接線及各功能對應的線徑

2023-07-24

來源：

3062

GEC6500-4G控制器正確接線步驟，將電線的絕緣層剝離一段適當?shù)拈L(zhǎng)度，一般為5-10毫米。將剝離的電線插入接線端子的插槽中，確保電線的裸露部分完全進入插槽內。使用壓線鉗將接線端子的壓線口夾緊，確保電線牢固地固定在接線端子內。檢查接線是否牢固，沒有松動或脫落的現象。

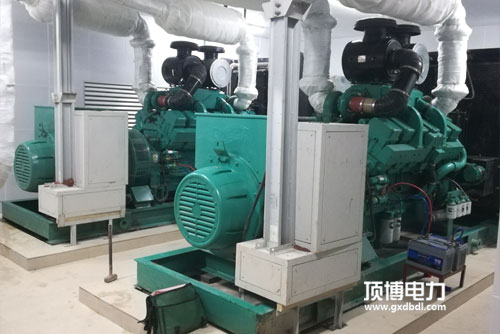

GEC6500-4G控制器

如果接線端子未夾緊，電線容易松動或脫落，導致電路故障。解決方法是使用壓線鉗將接線端子的壓線口夾緊。接線端子選擇錯誤：如果選擇的接線端子與電線的截面積不匹配，容易導致接觸不良或電線過熱。解決方法是根據電線的截面積選擇合適的接線端子。

低質量的接線端子容易導致接觸不良或腐蝕，影響電路的正常工作。解決方法是選擇質量可靠的接線端子。

正確接線端子是保證電路正常工作和安全的重要環節。選擇合適的接線端子，按照正確的接線步驟進行操作，可以避免電路故障和安全隱患。希望本文的介紹對您有所幫助。

23	電流互感器A相監視輸入	1.5mm2	外接電流互感器二次線圈(額定5A)
24	電流互感器B相監視輸入	1.5mm2	外接電流互感器二次線圈(額定5A)
25	電流互感器C相監視輸入	1.5mm2	外接電流互感器二次線圈(額定5A)
26	電流互感器公共端	1.5mm2	參見后面安裝說明
27	發電機U相電壓監視輸入	1.0mm2	連接至發電機輸出U相(推薦2A保險絲)
28	發電機V相電壓監視輸入	1.0mm2	連接至發電機輸出V相(推薦2A保險絲)
29	發電機W相電壓監視輸入	1.0mm2	連接至發電機輸出W相(推薦2A保險絲)
30	發電機N2 線輸入	1.0mm2	連接至發電機輸出N線
31	市電R相電壓監視輸入	1.0mm2	連接至市電R相(推薦2A保險絲) (HGM6110UC無此功能)
32	市電S相電壓監視輸入	1.0mm2	連接至市電S相(推薦2A保險絲) (HGM6110UC無此功能)
33	市電T相電壓監視輸入	1.0mm2	連接至市電T相(推薦2A保險絲) (HGM6110UC無此功能)
34	市電 N1 線輸入	1.0mm2	連接至市電N線(HGM6110UC無此功能)
35	RS485公共地	/	建議使用阻抗為120歐的屏蔽線，屏蔽線單端接地
36	RS485-	0.5mm2
37	RS485+	0.5mm2
38	可編程輸入口4	1.0mm2	接地有效(B-)	設置項目見表三
39	可編程輸入口5	1.0mm2	接地有效(B-)	設置項目見表三
40	傳感器公共端	1.0mm2	傳感器公共端
