上個月，頂博電力總結了《了解更多柴油發電機組必須先學習電子調速器工作原理》，大家已經對電子調整器有了初步的了解，今天繼續學習電子調速器的組成及功能。

  電子調速器它是根據接受的電信號，通過控制器和執行器來改變噴油泵供油量的大小,是控制發電機轉速的控制裝置。電子調速器根據控制機構的不同分：電子式；液壓式；氣動式：機械式：據用途的不同分為：單制式，雙置式，全置式。調速器已經在工業直流電機調速、工業傳送帶調速、燈光照明調解、計算機電源散熱、直流電扇等、得到廣泛應用。

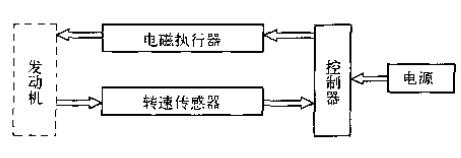

   電子調速器基本控制示意圖

電子調速器是由電磁執行器，轉速傳感器和控制器三個主要部件組成。

控制器  控制器主要完成柴油發電機組發動機轉速的檢測、執行器的驅動、齒桿位置的檢測，用以調整發動機轉速，完成速度調節功能。

轉速傳感器  轉速傳感器為單線圈結構的電磁傳感器，它固定在發動機飛輪齒圈或齒輪外緣。齒輪旋轉時切割磁力線產生脈沖電信號，發動機每轉過一齒，產生一個脈沖信號。

電磁執行器  控制器將從轉速傳感器采集到的發動機狀態進行分析處理，并向執行器發出相應的電流信號，通過執行器使柴油發電機組發動機供油桿產生相應的位移．來調整發動機的工況。根據電流大小，齒桿穩定在不同的供油位置上，切斷電流后，電磁力消失，復位彈簧將齒T-r推回到斷油位置，噴油泵斷油，發動機停機。

電子調速器的系統功能

調速控制 調速控制采用閉環方式，可精確調節柴油發電機組發動機的轉速。轉速的穩定性可通狀態開關選擇，動態響應可由內部的增益和微分電位器調節。

高低速開關和轉速微調電位器   高低速開關用于低速控制與標定轉速控制的切換。外接轉速微調電位器可精細調節轉速偏差。

自動停車保護  當轉速傳感器發生故障，轉速反饋信號消失，或電源掉電時，該功能可使發動機自動停機。

穩態調速率可調  控制器的穩態調速率按要求的需要可設置為可調與不可調。把端子10、11接通，調速率為可調。順時針旋轉速降電位器，穩態調速率增大。此時，發動機標定轉速可能需要重新設定。

啟動油量限制  啟動抽量隨柴油發動機啟動環境溫度而變化。通過調整啟動油量電位器，可調整發動機的啟動排煙至最佳，油量逆時針旋轉減小，順時針旋轉增大。

升速時間控制  調整該電位器可以控制發動機從怠速至額定工作轉速的升速時間，順時針旋轉增大，逆時針旋轉減小。

并機功能  端子13(端子7為地)接收來自負荷分配裝置、自動同步器裝置和其它調速器系統輔助裝置的輸入信號。該裝置直接與端子13連接，其接線應屏蔽。

  如果單獨使用自動的同步裝置而不與負荷分配組件連接在一起時，端子13和14之間應連接一個3MQ的電阻器。這主要是為了在轉速控制裝置和同步裝置之間進行電壓匹配。

  當輔助裝置與端子13進行接線連接時，轉速將會降低，發動機轉速必須重新設定。
